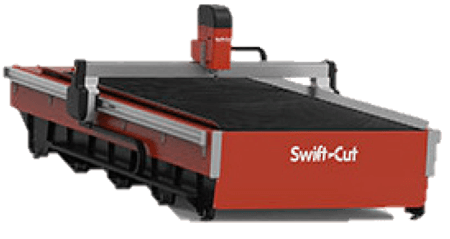

Swift-Cut Pro
mit Wassertisch

Die Grundausstattung:

Der PRO 4000 XP Tisch ist ausgerüstet mit neuem Winkelgetriebe und 400 W AC Servermotoren für die X- und Y-Achsen, für verbesserte Genauigkeit. Der wassergekühlte Maschinenbrenner ist auf einer neu entwickelten Hochleistungsportalbrücke montiert, um eine stabile Plattform zu bieten, um mit höherer Leistung zu schneiden.

Der Brennschneidtisch ist mit der Max-Pro 200 Plasmasystem verbunden, wobei eine Einstechkapazität bis 32 mm/ Kantenstart bis 50 mm und verbesserte Schneidgeschwindigkeit möglich ist. Eventuell können Sie auch Mischgas schneiden.

Insgesamt ist der Pro Tisch die Lösung für Ihren Einstieg in Produktionsschneiden mit hochwertigen Qualitätsschnitten.

Zeichnung: Laut Beilage
Blechabmessung: max. 4.000 x 2.000 mm
Höhe zwischen Brenner und Blech: 200 mm
Schneidtisch: 4.100 x 2.100 mm
Beladungsgewicht: max. 2.050 kg
Auflagegewicht/Belastung: 900 kg
Eilgeschwindigkeit: max. 18 m/min
Schneidgeschwindigkeit: 0,5 – 4,3 m/min
Arbeitshöhe: 880 mm
Höchster Punkt der Anlage: 3.500 mm
Stromversorgung Tisch: 230 V ± 5%, 50 Hz, 1 ~/PE
Stromversorgung Plasma & Filter: 400 V ± 5%, 50 Hz, 3 ~/PE
Gesamtanschlussleistung: 75 A
Absicherung: 100 A
Druckluftversorgung: max. 8,5 bar (Pressluft muss trocken, sauber und frei von Öl sein, laut ISO 8573-1)
Druckluftbedarf: Luft, O², N²
Plasmagas: Luft, N²

Geeignet für das Schneiden von:

  • Baustahl – 200 A / 1 – 50 mm
  • Edelstahl (VA) – 200 A / 1 – 50 mm
  • Aluminium – 200 A / 1 – 50 mm

Lochstechen bis 32 mm und Kantenstart bis 50 mm

Bestehend aus:

  • ndustrielle Bedienkonsole in robuster Stahlausführung
  • Integrierte Windows PC, Quad core CPU Intel i3 Processor mit 4 GB RAM
  • 500GB Festplatte
  • Eingebaute 19″ LCD Monitor mit drahtloser Tastatur und Maus
  • Externer USB- und Netzwerkanschluss für Übertragung von Dateien
  • Not-Aus Taste

Bestehend aus:

  • Industrielle Bedienkonsole in robuster Stahlausführung
  • Integrierte Windows PC, Quad core CPU Intel i3 Processor mit 4 GB RAM
  • 500GB Festplatte
  • Eingebaute 19″ LCD Monitor mit drahtloser Tastatur und Maus
  • Externer USB- und Netzwerkanschluss für Übertragung von Dateien
  • Not-Aus Taste

Bestehend aus:

  • ffektiver Schneidbereich 4.000 x 2.000 mm
  • Sektionaler Absaugtisch für Minimalisierung von Dämpfen und Funken
  • Hochleistungsportalbrücke mit Parkmöglichkeit außerhalb Ladebereich
  • Beidseitiger Antrieb 400 W Servomotoren mit Encoder und Rückmeldung
  • Winkelgetriebe mit Zahstangen und Linearführungen
  • Hochleistungsbrennkopf mit magnetischem Kollisionsschutz für den Brenner mit Non-Stop Funktion
  • Kugelgewinde Servoantrieb der Z-Achse für genaue Brennerhöhenkontrolle
  • Näherungsschalter: zuverlässig und robust
  • Gabelstapleröffnungne für einfachen Transport und Positionierung des Tisches
Kalkulator Form Swiftcut - XP WT
Wählen Sie das gewünschte Modell aus
Swift-Cut Pro 3000 XP WT Produkt
Schneideanlage auswählen:
Maschinenbrenner auswählen:
Markierungs-System auswählen:
Installation, Inbetriebnahme und Schulung
Gesamt

}}
